GCQZ系列球型支座
产品结构

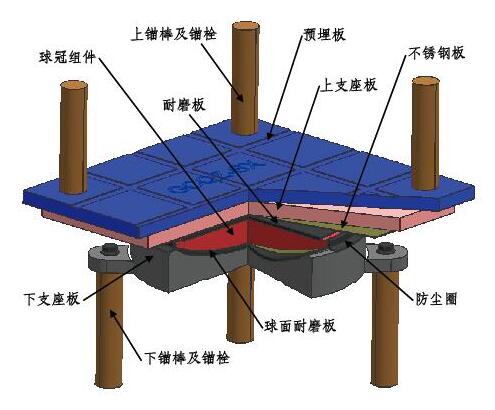

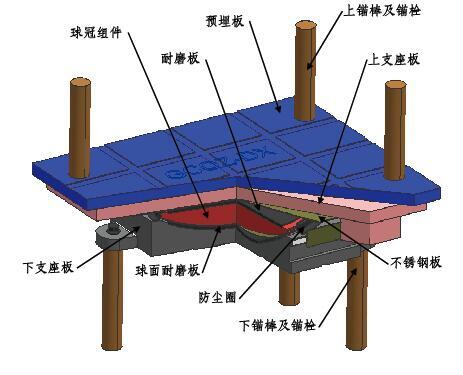

左：GCQZ系列球型支座固定型，中：GCQZ系列球型支座单向型，右：GCQZ系列球型支座双向型
除预埋钢板可向厂家订货或施工方自行加工外，支座其余各构件均为支座产品的一部分， 由厂家配套提供（支座本体、锚棒、栓）。若自行加工预埋钢板，应在施工图中提醒施工单位注意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与棒的焊接。
产品特点
相对于目前市场上的同类支座，本产品从选材、构造、细节、安全经济性等四个方面做了优 化，主要特点如下：
材质优良
支座主体钢材可选用Q345B热轧钢板结构，力学性能更为可靠；耐磨材料采用改性超高分
子量聚乙烯(即UHMW-PE)代替聚四氟乙烯板(即PTFE)，磨耗低、摩檫系数小、使用寿命长。
构造合理
本产品对现有支座产品在构造上进行了优化，构造更合理：固定型、单向型及双向型支座均
设有预埋钢板结构，便于支座安装；支座采用锚棒、锚栓与混凝土连接，受力可靠，维护、更换
方便。
注重细节
支座采用新型锚栓结构，抗剪能力更强；混凝土接触面增设抗磨槽，传力更均匀；支座选用新
型防尘圈既保护橡胶垫又保护耐磨板，延长使用寿命；支座在防腐涂装方面严格按照JT/T 722规
范要求，根据工程气候环境分类，普通型采用S04涂装配套体系，耐腐蚀型采用S07、S09或
S11涂装配套体系。
安全经济
GCQZ系列球型支座采用精细化设计，对每个型号的每个部件均进行受力分析，确保支
座受力安全，各部件具有同等的安全度，造价更为经济；支座竖向承载力、水平承载力安全系数
为1.5；支座设计按照交通部相关标准及规范，同时参考铁路系统相关标准及要求，并满足欧
洲规范设计标准。
