FPQZ摩擦摆球型支座

产品结构

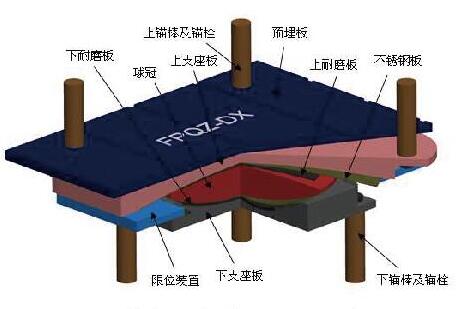

左：固定型（FPQZ-GD），右：单向活动型（FPQZ-DX）

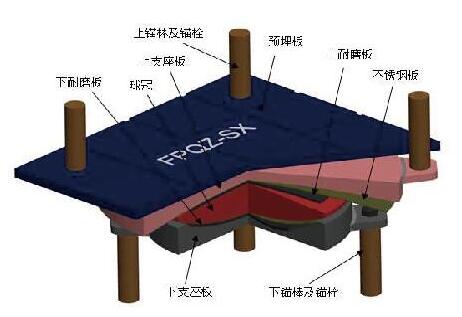

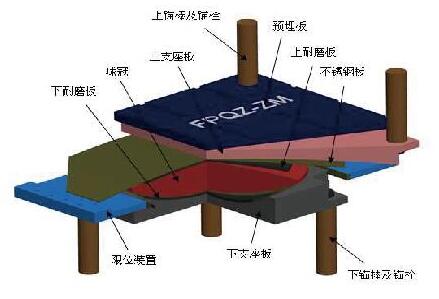

左：双向活动型（FPQZ-SX），右：柱面单向活动型（FPQZ-ZM）

FPQZ系列摩擦摆球型支座分为固定型、单向型双向型、柱面型，一般由上支座板、不锈钢板、上耐磨板、球冠、下耐磨板、橡胶密封环、下支座板、限位装置及锚固组件等组成。
FPQZ-GD型，通常设置于固定墩，其在正常工况下为固定支座，地震时限位环剪断，支座双向减隔震；
FPQZ-DX型，该支座可用作纵向活动型或横向活动型，当用于纵向活动型时，其在横桥向设有限位板，纵桥向可自由位移，地震时横桥向限位板剪断，支座双向减隔震；
FPQZ-SX型，其在正常工况下可以任意方向活动，地震时双向减隔震；
FPQZ-ZM型，通常用于跨度较大的连续梁的活动墩，其在纵向活动为柱面，因此热胀冷缩支座高度不变化，地震时横向减隔震。

主要技术性能

竖向承载力
本系列支座根据设计需求，竖向承载力分为30个等级：1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500kN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、45000kN、50000kN、55000kN、60000kN。
根据工程需求，可以根据用户要求进行特殊规格的设计和制造。

考虑桥梁工程实际需求及产品自身构造特殊，根据本系列支座的竖向力分成四档， 每一支座型号设计了四种球面半径，分适用于不同桥梁工程场地类。

设计位移
FPQZ-GD系列支座的位移量：地震时，限位环剪断，支座球面摆动所能达到的最大值；
FPQZ-DX系列支座的位移量：限位方向，地震时，限位装置剪断，支座球面摆动所能达到的最大值；活动方向无限位，热胀冷缩支座会摆动滑移，支座高度会发生较小的变化，地震时，支座球面摆动所能达到的最大值；
FPQZ-SX系列支座的位移量：纵、横桥向，无限位，热胀冷缩支座会摆动滑移，支座调试会发生较小的变化，地震时，支座球面摆动所能达到的最大值

温度适用范围
-40℃~+60℃。
