GCPZ盆式橡胶支座

产品结构

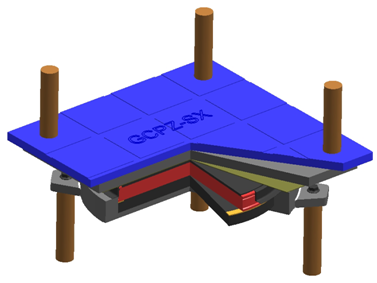

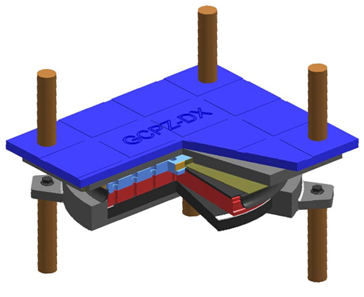

左：GCPZ盆式橡胶支座固定型，中：GCPZ盆式橡胶支座单向型，右：GCPZ盆式橡胶支座双向型

产品结构

除预埋钢板可向厂家订货或施工方自行加工外，支座余各构件均为支座产品的一部分， 由厂家配套提供（支座本体、锚棒、栓）。若自行加工预埋钢板，应在施工图中提醒施工单位注 意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与锚棒的焊接。

产品特点

相对于目前市场上的同类支座，本产品从选材、构造、细节、安全经济性等四个方面做了优 化，主要特点如下：

材质优良
支座主体钢材采用Q345热轧钢板代替铸钢，力学性能更为可靠；耐磨材料采用改性超高分子量聚乙烯（即UHMW一PE）代替聚四氟乙烯板（即PTFE)，磨耗低、摩擦系数小、使用寿命长。

构造合理
本产品对现有支座产品在构造上进行了优化，构造更合理：固定型、单向型及双向型支座均设有预埋钢板结构，便于支座安装；支座采用锚棒、锚栓与混凝土连接，受力可靠，维护，更换便；单向型支座采用中间轨结构，支座滑动更顺畅。

注重细节
支座采用新型锚栓结构，抗剪能力更强；混凝土接触面增设抗磨槽，传力更均匀；支座选用新型防尘圈既保护橡胶垫又保护耐磨板，延长使用寿命；防腐涂装按照现行《公路桥梁钢结构防腐涂装技术条件》（JT/T 722）设计，根据不同工程气候环境和防腐年限分别采用不同涂装配套体系，防腐性能可靠，耐久性好。
